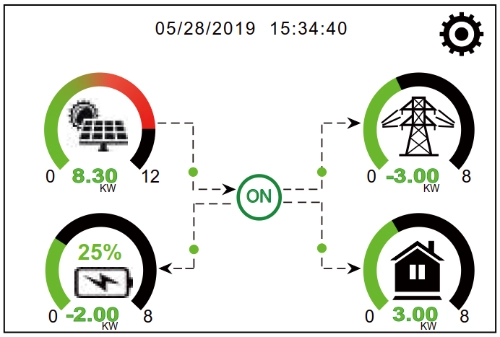

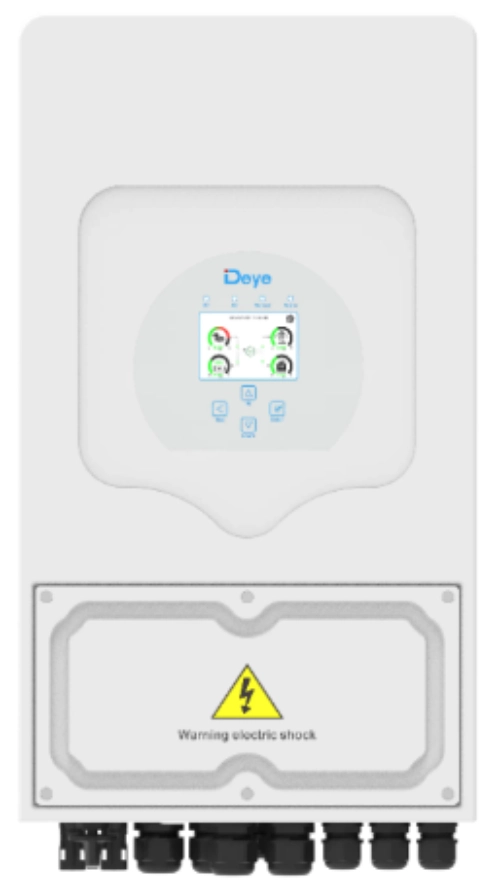

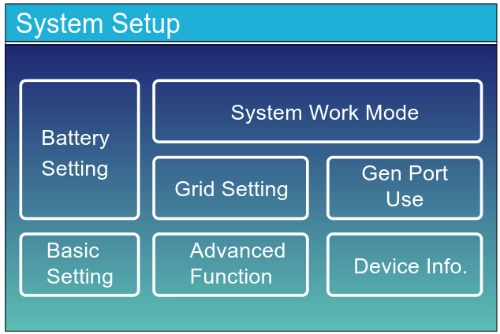

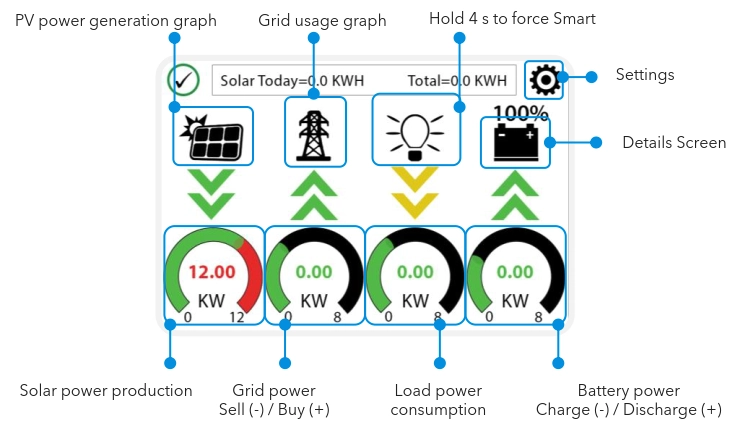

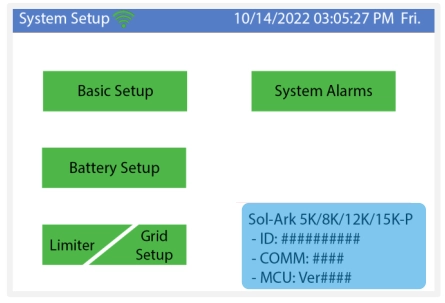

1. Cliquez sur l'icône Paramètres .

2. Cliquez sur l’icône Configuration de la batterie .

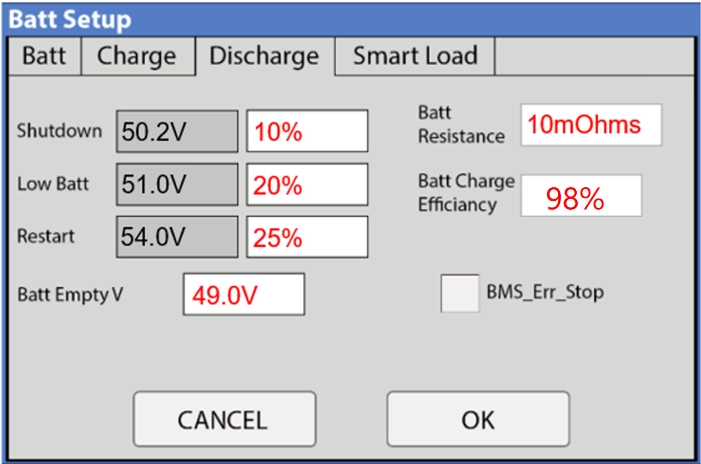

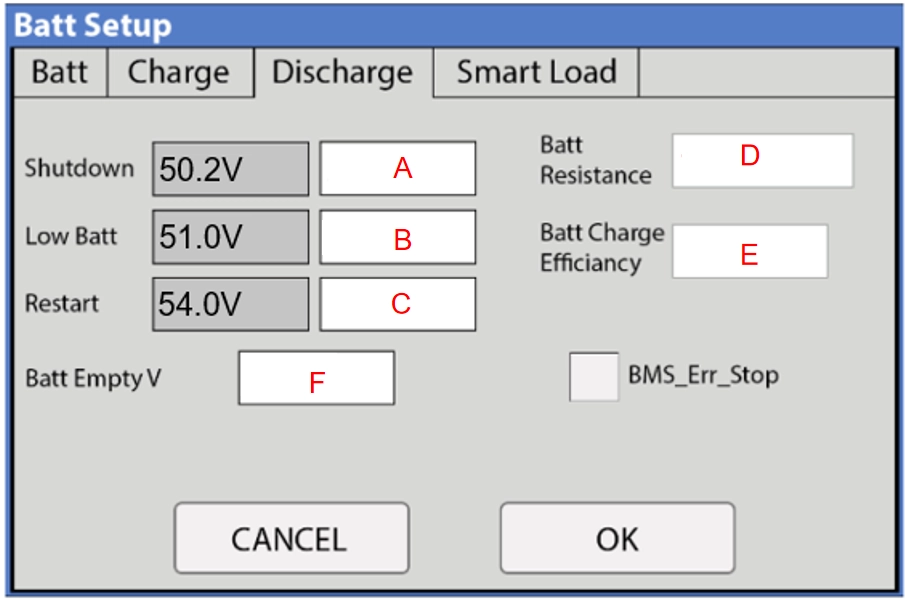

3. Cliquez sur Décharge . Et définissez la valeur à la position comme indiqué ci-dessous.

Réglage de la décharge

A. Arrêt : 10 %

B. Batterie faible : 20 %

C. Redémarrage : 25 %

D. Résistance de la batterie : 10 mOhms

E. Efficacité de charge de la batterie : 98,0 %

4. Après avoir terminé les réglages, cliquez sur « OK » pour enregistrer.

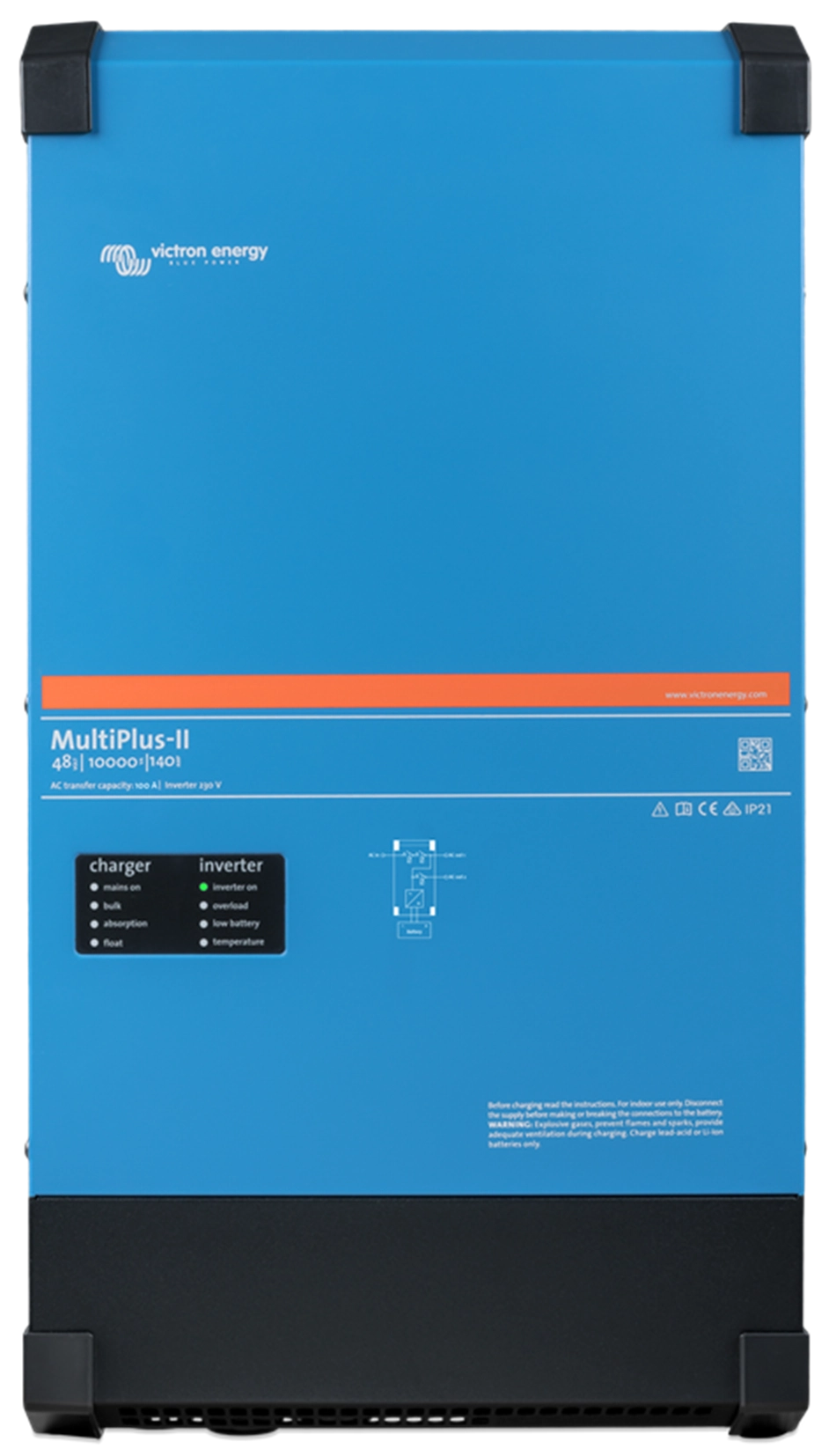

Le SOC minimum doit être configuré dans le système VRM ou Cerbo GX. Les étapes de configuration sont les suivantes.

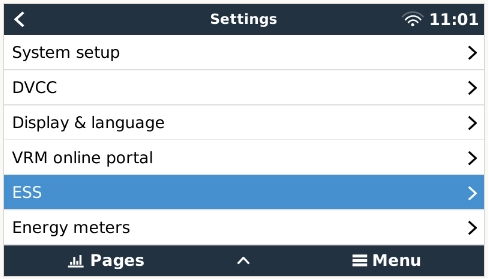

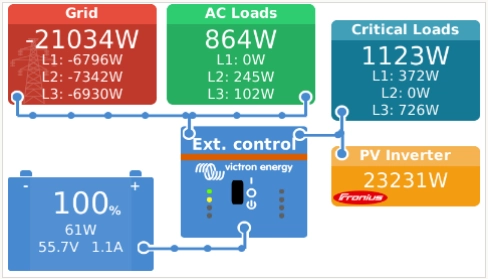

1. Cliquez sur Entrer pour accéder à la page de menu.

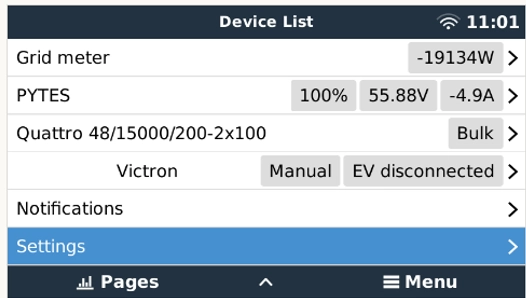

2. Cliquez sur Paramètres .

3. Cliquez sur ESS .

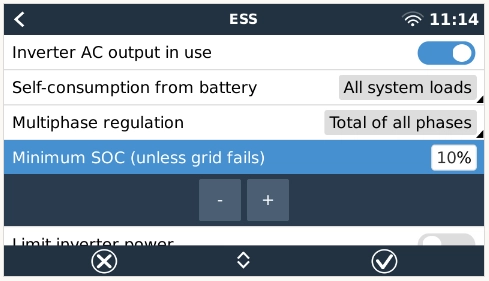

4. Cliquez sur SOC minimum , définissez-le sur 10 % et enregistrez.

Il existe deux façons de définir le SOC minimum : l'une est définie sur l'écran de l'onduleur, l'autre est définie sur le téléphone. Pour les modèles comme S5, RHI, etc., qui disposent d'un panneau de commande, vous pouvez le définir directement sur l'écran de l'onduleur. Pour les nouveaux modèles S6 avec module Wifi, vous pouvez le définir via l'application mobile.

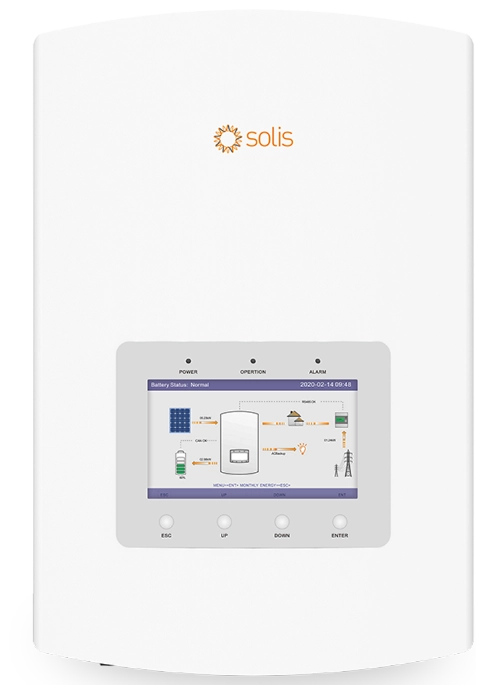

Réglé sur l'écran de l'onduleur.

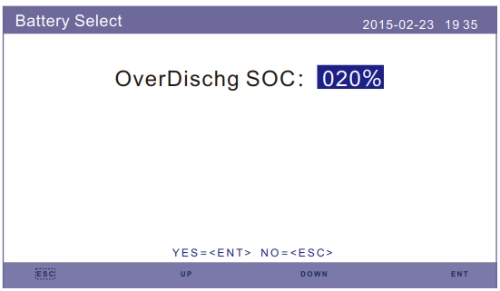

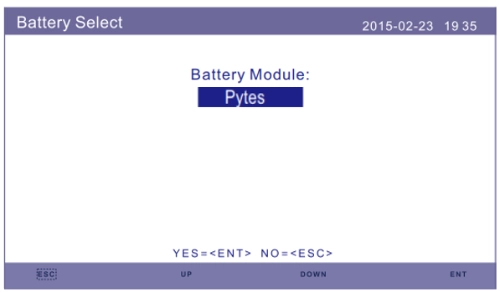

1. Après la sélection de la batterie, deux paramètres doivent être définis dans la page suivante.

* OverDischg SOC (10%~40%, par défaut 20% )

--L'onduleur ne déchargera pas la batterie lorsque le niveau de charge OverDischg est atteint.

L'autodécharge de la batterie est inévitable, l'état de charge peut descendre en dessous de la limite si la batterie ne peut pas être chargée pendant une longue période.

* ForceCharge SOC (5%~OverDischg SOC, par défaut 10% )

--Pour éviter que la batterie ne passe en mode veille, lorsque le ForceCharge SOC est atteint, l'onduleur chargera la batterie en utilisant l'énergie du PV ou du réseau.

2. Réglez OverDischg SOC sur 20 % .

3. Réglez ForceCharge SOC sur 10 % et enregistrez.

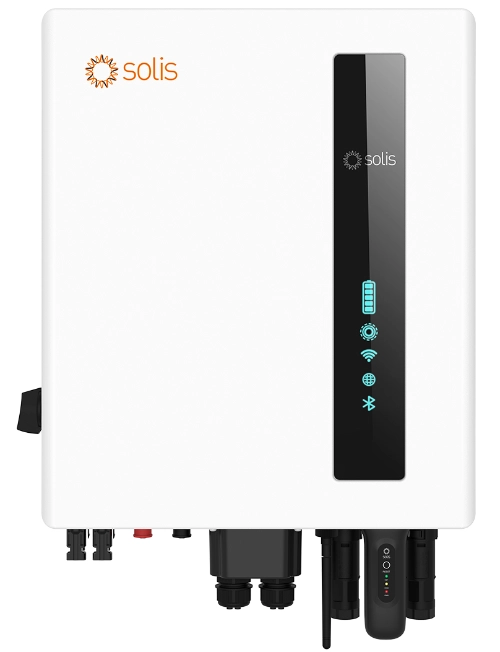

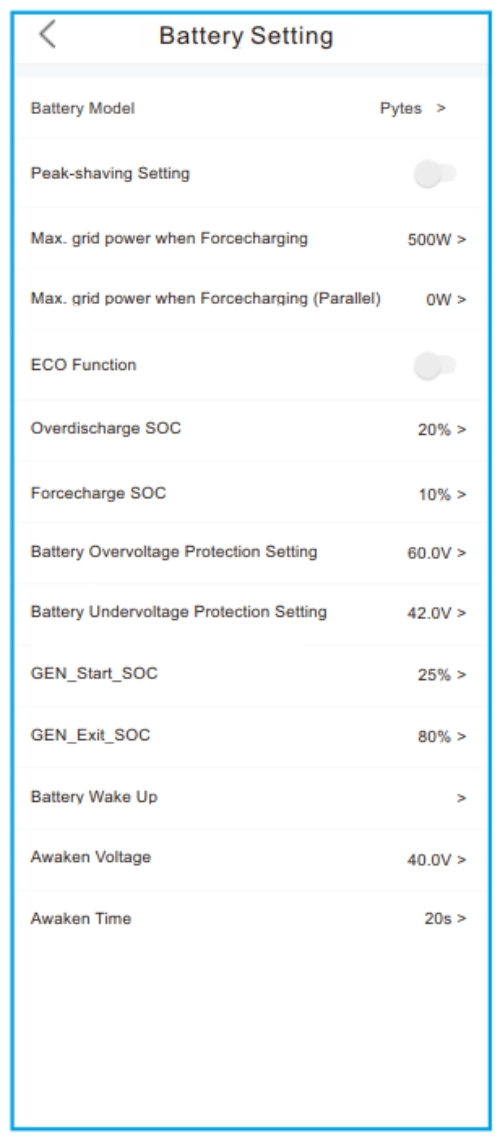

Configurer sur l'application SolisCloud.

1. Après avoir sélectionné le type de batterie, Pytes, ForceCharge SOC et OverDischg SOC peuvent être définis dans les paramètres de la batterie.

2. Dans l'interface de réglage de la batterie, définissez OverDischg SOC sur 20 % , définissez ForceCharge SOC sur 10 % et enregistrez.

1. Cliquez sur l'icône de paramètre.

2. Cliquez sur le paramètre de la batterie .

3. Sélectionnez le Lithium .

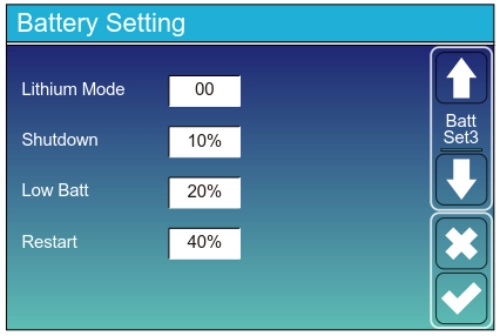

4. Allez à la deuxième page, réglez l'arrêt sur 10 % , réglez la batterie faible sur 20 % . Puis enregistrez.

Arrêt 10 % : indique que l'onduleur s'arrêtera si le SOC est inférieur à cette valeur.

Low Batt 20% : Cela indique que l'onduleur déclenchera une alarme si le SOC est inférieur à cette valeur.

Redémarrage à 40 % : la tension de la batterie à 40 % de la sortie CA reprendra.

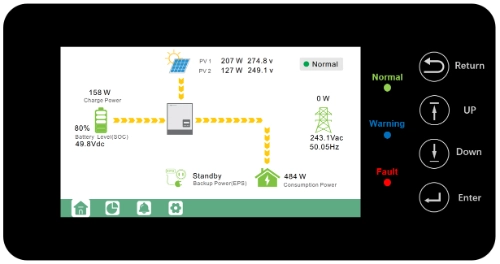

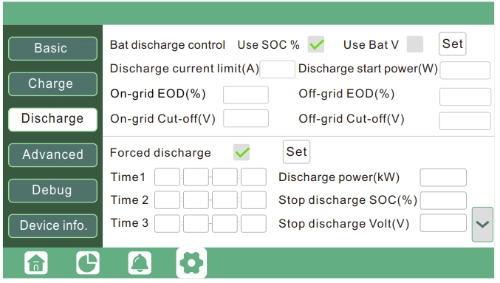

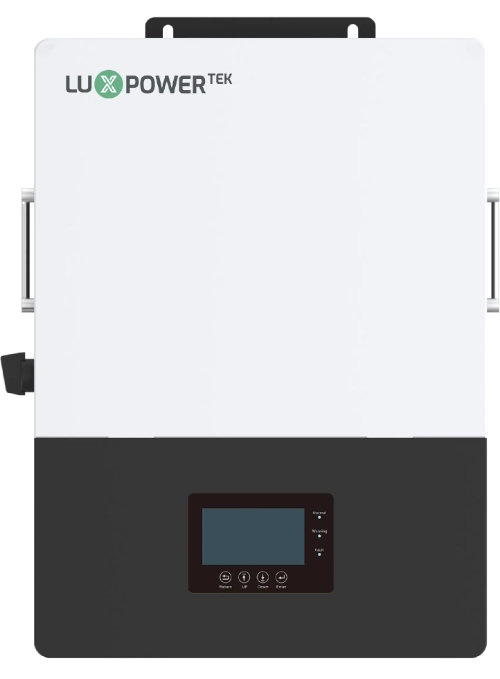

1. Cliquez sur l'icône de paramètre.

2. Cliquez sur la décharge et définissez Arrêter la décharge SOC sur 10 %, puis enregistrez.

Paramètres de décharge forcée de la batterie dans un laps de temps donné. Dans la période de temps prédéfinie, l'onduleur décharge la batterie à la puissance définie par « puissance de décharge », jusqu'à ce que l'état de charge ou la tension de la batterie atteigne la valeur « Arrêter la décharge ».

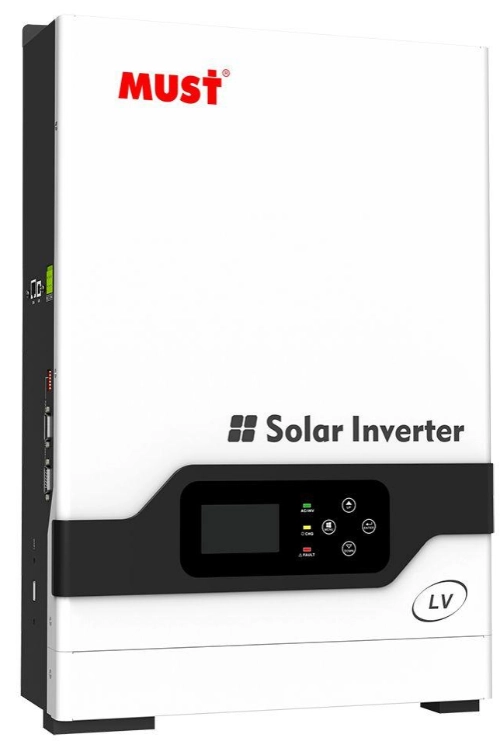

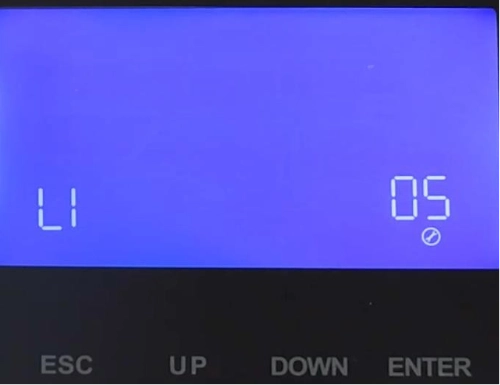

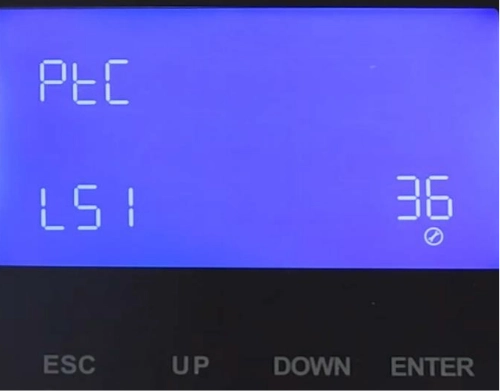

1. Après le programme 05, sélectionnez Li et le protocole sélectionné sur L51, il y a un SOC qui peut être défini dans le programme 21.

2. Passez au programme 21, réglez Min soc sur 10 % et enregistrez.

Une fois le TYPE DE BAT défini sur Lithium, la PROFONDEUR DU DISQUE peut être définie sur 90 %.

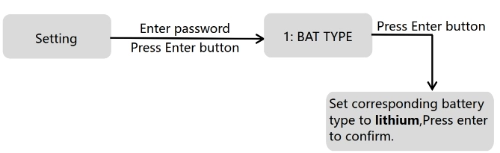

1. Entrez le mot de passe 00000, sélectionnez TYPE DE BAT sur Lithium .

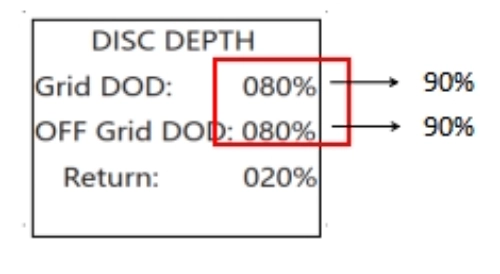

2. Accédez à l'interface DISC-DEPTH , définissez Grid DOD sur 90 % , définissez OFF Grid DOD sur 90 % .

Grid DOD/OFF Grid DOD : Lorsque la décharge de la batterie est supérieure au paramètre défini, l'onduleur génère une alarme de basse tension de batterie.

Retour : Lorsqu'une alarme de basse tension est générée, l'alarme est effacée si la charge de la batterie est supérieure à la quantité spécifiée.

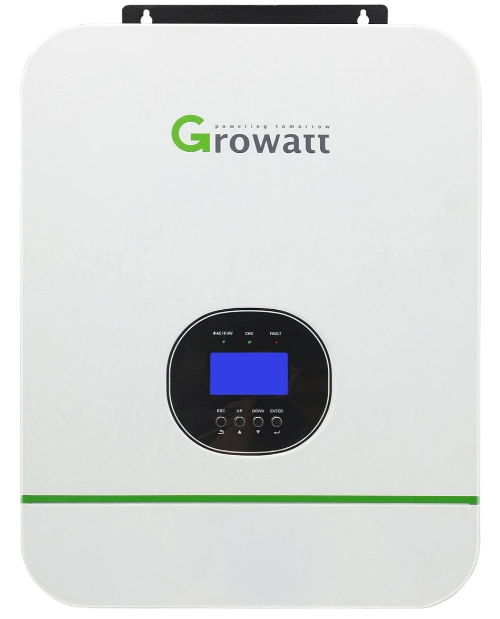

1. Une fois que l'onduleur et la batterie ont correctement communiqué, passez au programme 38 et réglez l'état de charge d'arrêt de décharge à 10 %

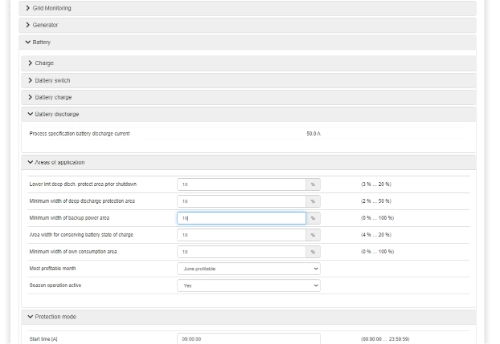

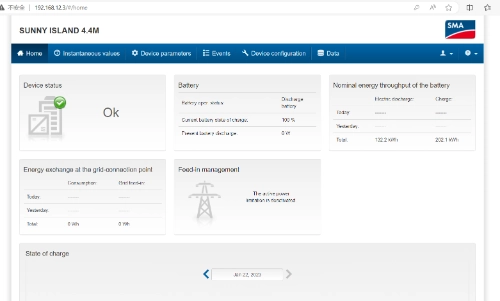

1. Une fois que l'onduleur et la batterie ont correctement communiqué, connectez-vous au SMA WiFi. Allumez votre ordinateur et ouvrez votre navigateur, saisissez dans la barre Web l'URL : 192.168.12.3 . Connectez-vous ensuite.

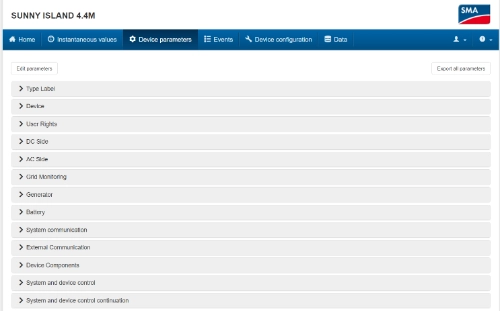

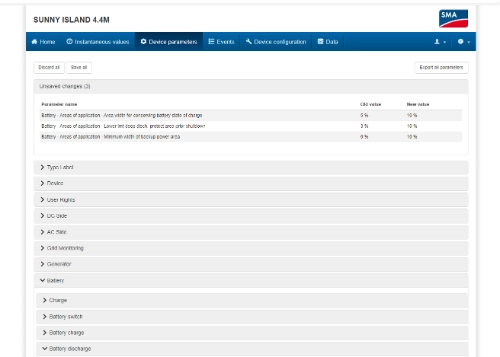

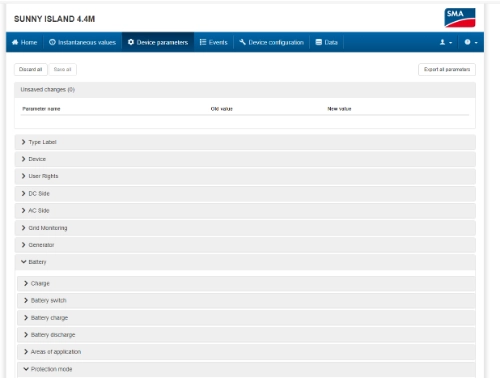

2. Cliquez sur Paramètres de l'appareil et cliquez sur Modifier les paramètres .

3. Cliquez sur la batterie , puis sur Domaines d’application .

4. Réglez le SOC minimum sur 10 %.

5. Enregistrer.
